電路板生產過程中，F(xiàn)PC/PCB濕流程絕大部分工藝都是相似的。各個工藝環節對純水的要求也是大同小異。我們在線路板生產過程中常用到的電鍍銅，錫，鎳金；化學鍍鎳金；PTH/黑孔；表面處理蝕刻等生產過程都需要用到不同要求的純水。因?yàn)榫€路板生產過程中使用的藥水不同，生產工藝流程的差異，對純水的品質要求也不一樣。最關鍵的指標是：電導率（電阻率），總硅，pH值，顆粒度。線路板、電路板用純水因?yàn)楸旧砉に嚵鞒痰牟煌瑢兯圃斓墓に嚵鞒桃膊煌?/div>
工藝設計

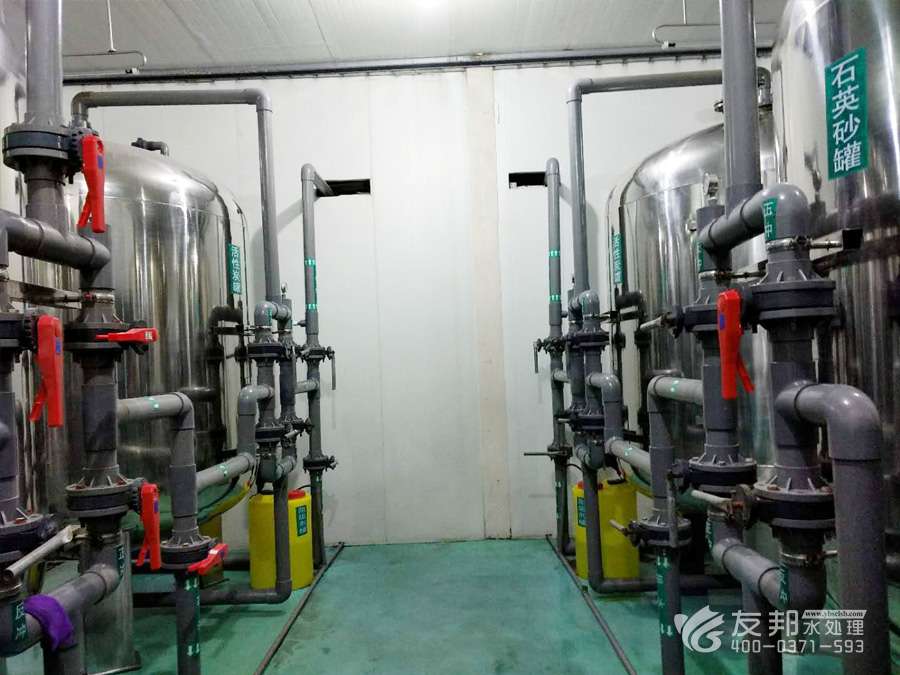

1、采用離子交換方式，其流程如下：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→陽樹脂床→陰樹脂床→陰陽樹脂混合床→微孔過濾器→用水點
2、采用兩級反滲透方式，其流程如下：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→精密過濾器→一級反滲透主機→PH調節→混合器→二級反滲透主機（反滲透膜表面帶正電荷）→純水箱→純水泵→微孔過濾器→用水點

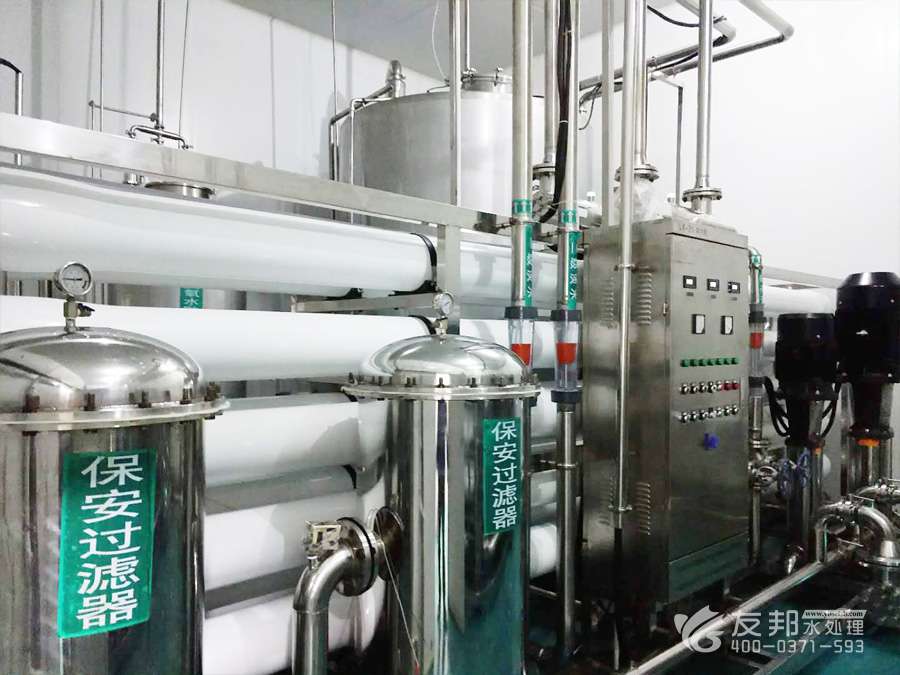

3、采用高效反滲透加EDI方式，其流程如下（最新工藝性價比最高）：自來水→電動閥→多介質過濾器→活性炭過濾器→軟化水器→中間水箱→低壓泵→PH值調節系統→高效混合器→精密過濾器→高效反滲透→中間水箱→EDI水泵→EDI系統→微孔過濾器→用水點
設備特點
1、出水水質穩定。
2、連續不間斷造水，勿需因樹脂再生而停機。
3、無需用化學酸堿再生。
4、堆疊式設計，占地空間小。
5、操作簡單、安全。
6、運行費用及維修成本低。
7、無酸堿儲備及運輸費用。
8、PLC全自動操作，勿需人員操作。
技術參數
電導率：2-10μS/cm（25℃）
PH值：6.5－9
水溫度：5～35℃
總硬度：<0.5ppm
有機物：<0.5 ppm,TOC為零
氧化物：≤0.05ppm
鐵、錳：<0.01ppm
二氧化硅：<0.05 ppm
二氧化碳：<5ppm
